在工業稱重與力測量領域，傳感器的精準度與可靠性直接影響生產效率和安全。板環式拉壓力稱重傳感器憑借獨特設計與卓越性能，成為眾多工程師的首選。與柱式、S 型等傳統傳感器相比，它究竟有何過人之處？本文將通過圖文對比，揭開其技術優勢。 一、結構設計：力學優化的典范

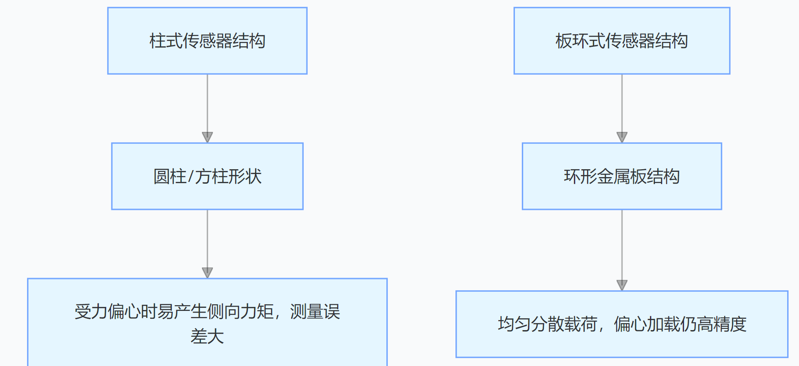

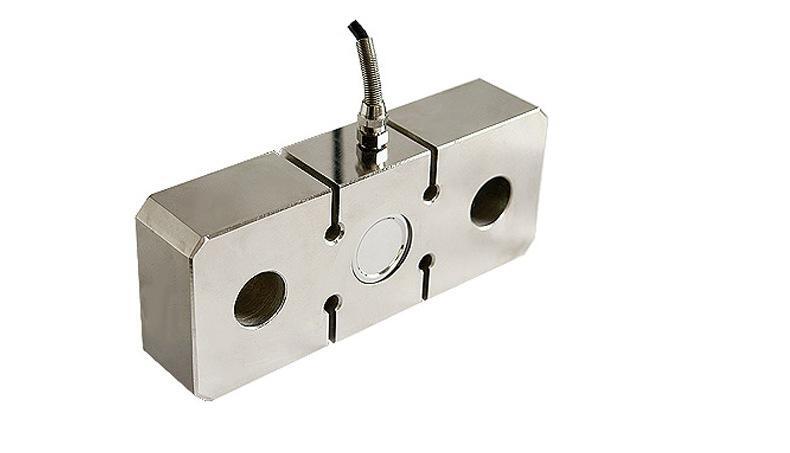

板環式傳感器的核心是環形金屬板結構，這種設計讓它在力學性能上脫穎而出。傳統的柱式傳感器（圖 1）在受力偏心時，容易產生側向力矩，導致測量誤差；而板環式傳感器（圖 2）的環形結構能夠均勻分散載荷，即使偏心加載，也能保持高精度測量。就像圓形餐桌比方形餐桌更能承受邊緣壓力，不易傾倒，板環式傳感器在復雜受力環境下，穩定性遠超其他類型。
此外，板環式傳感器還具備雙向測力功能。不同于 S 型傳感器（圖 3）僅側重拉力或壓力單一方向測量，它能同時捕捉拉、壓雙向力，適用于升降設備、吊裝系統等需要?jiǎng)討B(tài)切換受力方向的場景，極大拓展了應用范圍。
二、性能優勢：精準與可靠的結合
1. 寬量程覆蓋，適應多樣需求
從 0.1kg 的微力測量到數千噸的工業載荷，板環式傳感器通過調整結構尺寸，可滿足不同量級的測量需求。而懸臂梁式傳感器通常局限于中小量程，在大型工業場景中難以勝任。例如在港口起重機稱重（圖 4），板環式傳感器憑借大量程特性，精準監測集裝箱吊裝重量，保障作業安全。
2. 抗沖擊與振動，惡劣環境的 “抗壓者”
環形結構賦予板環式傳感器出色的剛性，使其在動態載荷和振動環境下表現穩定。某鋼鐵廠軋機張力監測系統采用板環式傳感器后，在高速軋制產生的劇烈振動中，誤差率依然控制在 0.1% 以內。對比箔式傳感器，板環式傳感器更不易因振動導致應變片脫落，可靠性大幅提升。
三、安裝與維護：工程場景的友好設計
板環式傳感器的軸向安裝設計（圖 5），降低了安裝調試難度。與 S 型傳感器需要精確對中安裝不同，它允許一定角度偏差，即使在現場改造項目中，也能快速完成安裝。同時，其全密封結構達到 IP67/IP68 防護等級，可抵御粉塵、潮濕等惡劣環境，減少因腐蝕導致的維護需求，使用壽命延長 30% 以上，顯著降低了企業的運維成本。
四、動態響應：高頻測量的佼佼者
在高速包裝機、自動化生產線等需要高頻動態測量的場景中，板環式傳感器的高固有頻率成為關鍵優勢。其固有頻率可達數千 Hz，能夠?qū)崟r(shí)捕捉張力變化，相比質量較大、動態響應慢的柱式傳感器，更能滿足工業 4.0 時代對實時性和精準性的雙重要求。
五、應用場景：優勢的具象化體現
工程機械領域：混凝土泵車臂架應力監測中，板環式傳感器實時反饋臂架伸縮時的拉壓載荷，預防過載斷裂，保障施工安全。
航空航天測試：在火箭發動機推力測試中，雙向測力功能同步監測點火時的推力與反作用力，為科研數據提供完整性保障。
物流倉儲設備：智能吊秤系統搭載板環式傳感器，適配各種吊具安裝，配合無線傳輸模塊，實現貨物重量的實時采集與傳輸。
板環式拉壓力稱重傳感器憑借結構創新、性能卓越、安裝便捷等多重優勢，成為工業稱重領域的 “全能選手”。無論是大型工業設備，還是精密測量場景，它都能穩定輸出高精度數據。隨著技術的不斷進步，集成數字補償、智能化信號處理的新一代板環式傳感器，將為智能制造注入更強動力。
