旁插式油田荷重稱重傳感器：突破傳統，開啟油田稱重新時代

發布時間：2025-06-27
瀏覽次數：3
文章來源：http://www.br7a291k.cn

a3ec1fa5-89a8-479e-97ce-a72e412782ea_1751014636952753618_origin~tplv-a9rns2rl98-image-qvalue

在油田作業中，精準的重量測量對生產效率、設備安全及成本控制至關重要。傳統稱重傳感器在復雜惡劣的油田環境下，逐漸暴露出諸多弊端，而旁插式油田荷重稱重傳感器的出現，以其顯著優勢為油田稱重帶來全新解決方案。接下來，我們將通過圖文結合的方式，深入剖析旁插式油田荷重稱重傳感器相較于其他類型傳感器的獨特優勢。

一、安裝便捷，大幅降低施工難度與時間成本

傳統稱重傳感器通常采用軸向安裝方式，需要對油田設備進行大規模改造，如切割支架、焊接底座等，不僅安裝過程復雜，還會破壞設備原有結構，增加施工難度和時間成本，甚至可能影響設備的穩定性和安全性。

旁插式油田荷重稱重傳感器則采用創新的側向插入安裝設計。只需在設備側面預留法蘭或螺栓孔，即可將傳感器直接固定，無需對設備主體結構進行改動。這種安裝方式極大地簡化了施工流程，安裝效率可提升 50% 以上，且能在設備運行狀態下進行安裝，避免了因安裝傳感器而導致的油田停產損失。

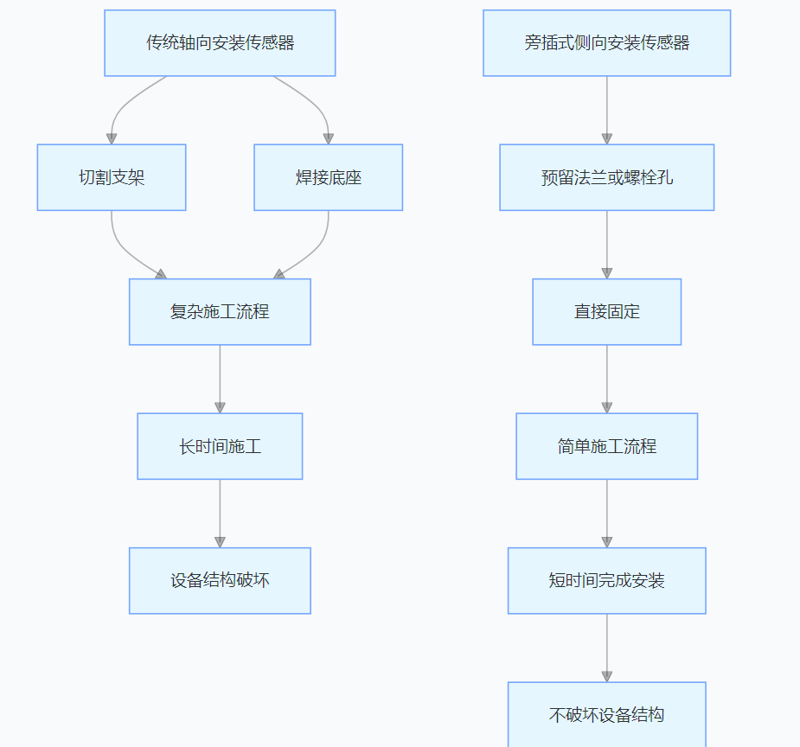

左：傳統軸向安裝傳感器需切割支架、焊接底座；右：旁插式傳感器側向插入直接固定

二、超強環境適應性，應對油田惡劣工況

油田作業環境惡劣，存在高腐蝕性介質、強振動、高粉塵等諸多挑戰，對傳感器的環境適應性提出了極高要求。

傳統傳感器防護性能有限，普通的橡膠減震和表面鍍鋅處理，難以抵御油田復雜環境的侵蝕。在高頻率振動下，其精度會出現明顯偏差，在原油等腐蝕性介質環境中，短時間內就會生銹損壞，粉塵堆積也會影響測量精度，導致頻繁校準和更換，增加維護成本和停機時間。

旁插式油田荷重稱重傳感器針對油田環境進行了三重防護設計。在振動防護方面，內置金屬波紋管和阻尼液，可有效吸收高頻振動，即便在 200Hz 的高頻振動環境下，測量偏差仍能控制在 0.5% 以內；腐蝕防護上，采用 316L 不銹鋼外殼搭配特氟龍涂層，耐鹽霧測試超過 5000 小時，能長期抵御原油、酸堿等介質的腐蝕；粉塵防護達到 IP68 級密封標準，還配備內置吹掃裝置，可自動清除粉塵，確保傳感器長期穩定運行。

對比項目	傳統傳感器	旁插式油田荷重稱重傳感器
振動防護	普通橡膠減震，高頻振動下精度偏差 > 3%	金屬波紋管 + 阻尼液，高頻振動偏差 < 0.5%
腐蝕防護	表面鍍鋅，原油環境中 1 年生銹	316L 不銹鋼 + 特氟龍涂層，耐鹽霧超 5000 小時
粉塵防護	IP65 防護，粉塵易堆積影響精度	IP68 級密封 + 吹掃裝置，自動清除粉塵

三、測量精準，數據可靠助力生產決策

傳統稱重傳感器在測量過程中，存在多種誤差來源。軸向安裝時設備的形變會導致力傳遞偏差，誤差約 ±2%；油田晝夜溫差大，溫度變化會引起應變片漂移，進一步影響測量精度。

旁插式油田荷重稱重傳感器采用非接觸式電磁感應原理，通過測量旁插軸的微小形變來獲取重量數據，分辨率可達 1μm，有效避免了機械接觸磨損帶來的精度衰減。同時，配備雙芯片溫度補償系統，內置 PT100 溫度傳感器與 MCU，可實時監測環境溫度并修正測量數據，即便在 - 40℃ - 80℃的極端溫度環境下，精度仍能保持在 ±0.1% FS。在實際應用中，某油田抽油機載荷監測項目顯示，旁插式傳感器比傳統電阻應變式傳感器測量誤差降低了 80%，為油田生產提供了更可靠的數據支持。

四、維護成本低，提升設備運行效率

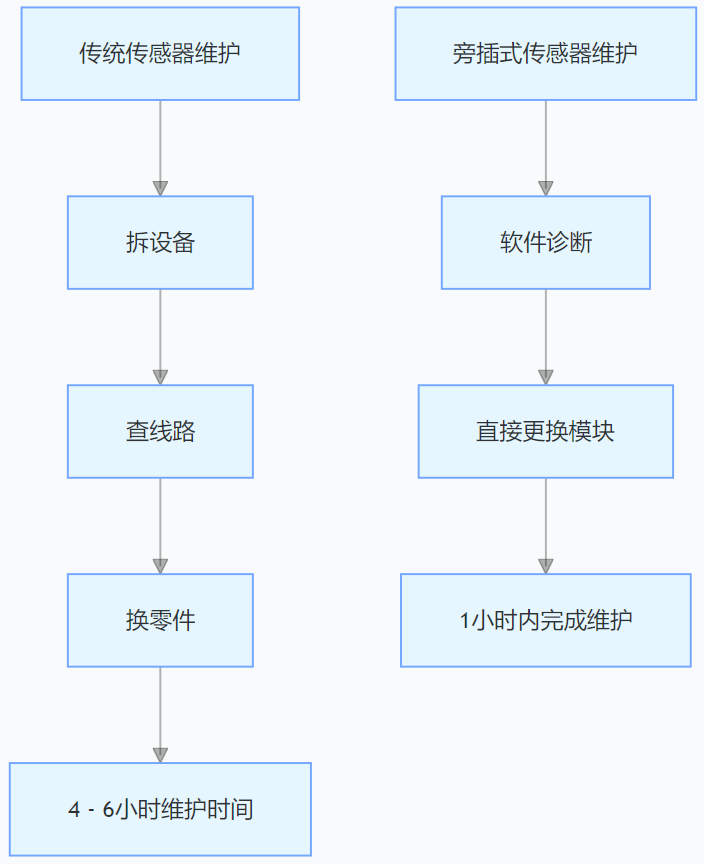

傳統稱重傳感器多為分體式結構，傳感器與變送器分離，接線復雜，需要定期檢查接線情況，故障率較高。一旦出現故障，定位和排查問題依賴人工操作，單次維護耗時長達 4 - 6 小時，嚴重影響油田生產進度，且維護成本較高。

旁插式油田荷重稱重傳感器采用一體化集成芯片設計，將傳感與信號處理功能集成在一起，減少了接線節點，故障率大幅下降 70%。同時，支持 RS485 智能通訊和 MODBUS 協議，可實時上傳故障代碼，如過載、溫度異常等，方便工作人員快速定位和解決問題，維護時間縮短至 1 小時內。某油田 20 口井的改造案例顯示，使用旁插式傳感器后，3 年運維成本比傳統方案節省了 62 萬元，有效降低了油田運營成本。

五、使用壽命長，降低設備更換頻率

旁插式油田荷重稱重傳感器在材料和結構設計上進行了雙重優化，以確保其長使用壽命。彈性體采用航空級鋁合金（7075 - T6），抗拉強度高達 500MPa，是傳統 45# 鋼的 1.8 倍；密封件使用氟橡膠（FKM），耐原油浸泡時間超過 10 年。在結構上，旁插軸采用 “空心 + 加強筋” 設計，經過 100 萬次循環載荷抗疲勞測試后，形變量仍小于 0.05mm；電纜接口采用軍用級航空插頭，插拔壽命超過 10000 次。在新疆某油田稠油井的應用中，旁插式傳感器平均使用壽命達到 8 年，是傳統傳感器的 3 倍，大大降低了設備更換頻率和成本。
